Der völlig neu konzipierte elektronische Beschlag von KABA evolo c-lever pro ist ein elektronischer Türbeschlagsleser mit integrierter Kupplung.
Dieser ausgereifte und robuste elektronische Beschlag besticht durch Benutzerfreundlichkeit im klassischen Design. Der KABA c-lever ist mit allen handelsüblichen Schlössern kompatibel, daher erübrigt sich in den meisten Fällen ein Schlosswechsel. Der KABA c-lever Beschlag kann auch an Paniktüren eingesetzt werden, es stehen zwei Beschlagsbreiten zur Verfügung.

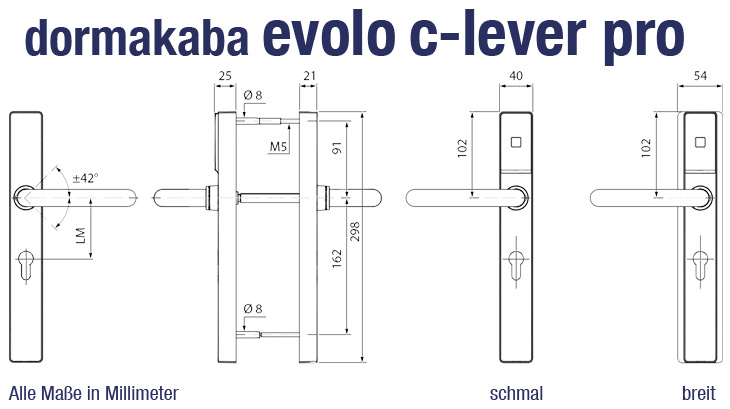

Zur Ansicht der Maßzeichnung klicken Sie bitte auf nebenstehende Zeichnung.
Für die Auswahl des richtigen c-lever sind 7 Optionen zur Auswahl nötig:
1. Option: Sie können zwischen 11 Drückerwarianten wählen
2. Option: welche Breite sollen die Beschläge haben?
3. Option: welches Maß der Lochung/Ausfräsung (LM) sollen die Beschläge haben?
4. Option: welcher Beschlag soll eine Lochung/Ausfräsung (LO) haben?
5. Option: für welche Türstärke (TS) soll der c-lever passen?
6. Option: welche Stärke hat der Dorn (Vierkant am Türdrücker, der durch die Tür geht)?
7. Option: Wireless Funktion
Der elektronische Beschlag KABA c-lever beinhaltet einen Außenbeschlag und einen Innenbeschlag. Der Beschlag kann in Verbindung mit einem mechanischen Profilschließzylinder (in diesem Fall ist der Beschlag sowohl außen als auch innen mit einem Loch für den Profilzylinder ausgefräst), mit einem Halbzylinder (in diesem Fall ist der Beschlag auf einer Seite mit einem Loch für den Halbzylinder ausgefräst) oder ohne verwendet werden - die Abbildungen zeigen den c-lever ohne Profilzylinder-Ausfräsung - den Maßzeichnungen entnehmen Sie die Ausfräsung für den Profilzylinder.
HL | HB | HD | HA | ||||
HM | HN | HP | |||||
HC | HO | HQ | KD |
Für die Auswahl der Breite der Beschläge sind 2 Varianten möglich:
Option schmales oder breites Schild - siehe Zeichungen
Das Lochmaß (siehe Zeichnung "LM") ist für Innentüren üblicherweise 72 mm; für Außentüren (Haustüren) üblicherweise 92 mm.
Für die Auswahl des Lochmaß sind folgende Varianten möglich:
keine Lochung, wenn Sie unter Option 4 "00" wählen
Option 72: Lochmaß 72 mm
Option 92: Lochmaß 92 mm
Die Beschläge können keine Lochung (Ausfräsung für einen Profilzylinder), eine beidseitige Lochung oder eine einseite Lochung haben (LO).
Für die Auswahl der Lochung (Ausfräsung) sind folgende Varianten möglich:
Option 00: keine Lochung
Option PZ: Profilzylinderlochung beidseitig
Option PA: Profilzylinderlochung nur außen
Option PI: Profilzylinderlochung nur innen
Die Standardausstattung des c-lever ist für Türen mit einer Türstärke (TS) von 38 - 63 mm geeignet. Es können über die Auswahl auch Türstärken von 63 - 99 mm gewählt werden.
Für die Auswahl der Türstärke sind folgende Varianten möglich:
Option 63: Türstärke 38 - 63 mm (Standard)
Option 99: Türstärke 63 - 100 mm
Der übliche Dorn (Vierkant am Türgriff) hat eine Stärke von 8 mm. Darüber hinaus sind weitere Stärken wählbar.
Für die Auswahl des Dorns (DS) sind folgende Varianten möglich:
Option 8 mm Vierkant (Standard)
Option 10 mm Vierkant
Option 7 mm Vierkant
Option 9 mm Vierkant
Option 8,5 mm Vierkant (für Österreich)
Technische Daten
Batterie: 2 x 1,5 V, Typ AA Lithium
Abmessungen | ||
Beschlag schmal | Länge Breite Höhe | 298,0 mm 39,8 mm 21 0 mm |
Beschlag breit | Länge Breite Höhe | 298,0 mm 53,6 mm 21,0 mm |
Dornmaß (Abstand von Türkante zum Dorn) | Mind. 35 mm |
Umgebungsbedingungen | |
Schutzart | außen: IP54 innen: IP40 |
Temperatur | außen: -25 bis +70° C innen: 0 bis +50°C |
Luftfeuchtigkeit | 0 bis 95 %, nicht kondensierend |
Lebensdauer der Batterie bei 20° C | ca. 150.000 Zyklen oder 5 Jahre (abhängig von der Konfiguration) |
Prüfungen | Brandschutz: DIN 18273 (geprüft nach EN 1634-1) |
