Zylinderschloss Türschlösser richtig messen

Den Schließzylinder richtig messen:

Messen Sie den Zylinder immer von der Zylindermitte aus. An der Zylindermitte ist das Gewinde, das den Zylinder im eingebauten Zustand mit der Schraube (wird mitgeliefert) in dem Türschloss fixiert.

Bei Profilzylindern wird der Zylinder in dem Schloss nur mit einer Befestigungsschraube fixiert und gehalten. Wenn Sie den Zylinder im ausgebauten Zustand vor sich liegen haben, um ihn zu messen, achten Sie bitte darauf, welche Seite im eingebauten Zustand nach außen und nach innen gerichtet ist.



Bei der Bestellung in unserem Shop ist das Außenmaß mit „A“ und das Innenmaß mit „I“ angegeben. Außen und innen ist wichtig, da bei unseren angebotenen Schließzylindern die Außenseite verstärkt gegen Einbruch gesichert ist. Bitte kontrollieren Sie auch die Gesamtlänge, die sich immer aus dem Außen- und dem Innenmaß ergeben muss. In unserem obigen Beispiel ergibt  sich die Gesamtlänge von 60 mm (30 mm + 30 mm).



Wenn Sie den Schließzylinder im eingebauten Zustand messen möchten, messen Sie ebenfalls von der Befestigungsschraube aus nach außen und nach innen. Achten Sie dabei darauf, dass Sie den Schließzylinder mit dem Türbeschlag messen, wenn die Tür einen Türbeschlag hat, da ansonsten der Schließzylinder im Beschlag verschwindet.




1. Schritt

Gemessen wird immer von den Außenseiten des Schließzylinders zur Zylindermitte. Die Zylindermitte ist an der Stelle, an der die Befestigungsschraube ist - siehe roter Pfeil.
2. Schritt

Messen Sie zuerst an der Außenseite den Abstand zwischen der Tür und dem Zylinderende*. In nebenstehendem Beispiel sind es 15 mm.

* Lesen Sie bitte weiter unten die Besonderheit an dieser Beispieltür. Hier ist ein extra Aufbohrschutz montiert, der nicht mit gemessen wird.
3. Schritt

Messen Sie von der Zylindermitte (Mitte der Befestigungsschraube) bis zur Kante der Tür. In nebenstehendem Beispiel sind es 15 mm.

Somit haben Sie das Außenmaß mit 15 + 15 mm = 30 mm.
4. Schritt

Messen Sie an der Innenseite den Abstand zwischen der Tür und dem Zylinderende. In nebenstehendem Beispiel sind es 10 mm.
5. Schritt

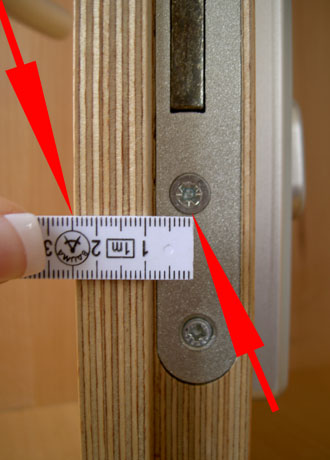

Messen Sie von der Zylindermitte (Mitte der Befestigungsschraube) bis zur Kante der Tür. In nebenstehendem Beispiel sind es 25 mm.

Somit haben Sie auch das Innenmaß mit 10 + 25 mm

= 35 mm.

Bei unserem Türbeispiel ist das Maß für den Schließzylinder
A 30 / I 35.


Sollten Sie diesbezüglich Fragen haben, können Sie uns gerne kontaktieren.



Bitte beachten Sie, beim Messen des Schließzylinders im eingebauten Zustand, dass bei manchen Herstellern (sind bei den jeweiligen Produktinformationsseiten nochmals erläutert) die Schließzylinder bis zu einem Millimeter länger sein können. Vor allem sollte bei Türen ohne Beschlag (Türen, die an der Außenseite plan sind) darauf geachtet werden. Hierfür werden vorzugsweise die Schließzylinder mit der Baulänge 27 bzw. 28 Millimeter an der Außenseite genommen.


Bei Biffar-Türen, die mit einem Doppelschließbart Schließzylinder geschlossen werden, muss zusätzlich der innere Türbeschlag entfernt werden. Für Biffar-Türen haben wir eine eigene Rubrik erstellt. Lesen Sie hierzu Doppel-Schließbart für Biffar-Türen.


Der Aufbohrschutz am Türbeschlag
Bei unserem Türbeispiel ist an der Außenseite der Tür noch ein zusätzlicher Aufbohrschutz montiert, der das Aufbohren des Zylinders verhindert. Wie hier zu sehen ist, ist auf dem Zylinder noch eine gelagerte Metallplatte über dem Schlüsselloch. Diese lässt sich einfach drehen. Ein Bohrer kann den Schließzylinder nicht erreichen, weil sich die Metallplatte mit dem Bohrer in gleicher Geschwindigkeit mit dreht.

Dieser Aufbohrschutz wird bei der Messung des Schließzylinders nicht mit gemessen.
