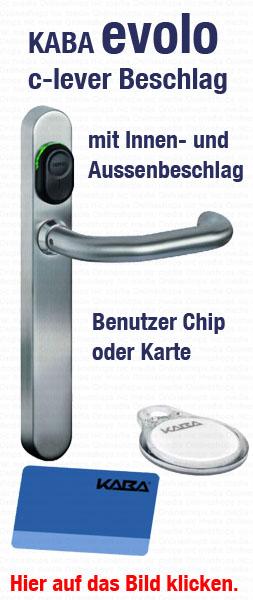

KABA evolo c-lever Beschlag

evolo - Die HighTec Serie von KABA

Der völlig neu konzipierte elektronische Beschlag von KABA evolo c-lever Mifare ist ein elektronischer Türbeschlagsleser mit integrierter Kupplung.
Dieser ausgereifte und robuste elektronische Beschlag besticht durch Benutzerfreundlichkeit im klassischen Design. Der KABA c-lever ist mit allen handelsüblichen Schlössern kompatibel, daher erübrigt sich in den meisten Fällen ein Schlosswechsel. Der KABA c-lever Beschlag kann auch an Paniktüren eingesetzt werden, es stehen zwei Beschlagsbreiten zur Verfügung.

Für die Auswahl des richtigen c-lever sind 5 Optionen zur Auswahl nötig:
1. Option: welche Breite sollen die Beschläge haben?
2. Option: welches Maß der Lochung/Ausfräsung (LM) sollen die Beschläge haben?
3. Option: welcher Beschlag soll eine Lochung/Ausfräsung (LO) haben?
4. Option: für welche Türstärke (TS) soll der c-lever passen?
5. Option: welche Stärke hat der Dorn (Vierkant am Türdrücker, der durch die Tür geht)?


Zur Ansicht der Maßzeichnung klicken Sie bitte auf nachfolgende Zeichnung.

1. Option

Der elektronische Beschlag KABA c-lever beinhaltet einen Außenbeschlag und einen Innenbeschlag. Der Beschlag kann in Verbindung mit einem mechanischen Profilschließzylinder (in diesem Fall ist der Beschlag sowohl außen als auch innen mit einem Loch für den Profilzylinder ausgefräst), mit einem Halbzylinder (in diesem Fall ist der Beschlag auf einer Seite mit einem Loch für den Halbzylinder ausgefräst) oder ohne verwendet werden – die Abbildungen zeigen den c-lever ohne Profilzylinder-Ausfräsung - den Maßzeichnungen entnehmen Sie die Ausfräsung für den Profilzylinder.

Für die Auswahl der Breite der Beschläge sind 4 Varianten möglich:
Option 2621 MID: schmales Außen-Schild + schmales Innenschild
Option 2622 MID: breites Außen-Schild + breites Innen-Schild
Option 2623 MID: breites Außen-Schild + schmales Innen-Schild
Option 2624 MID: schmales Außen-Schild + breites Innen-Schild



2. Option

Das Lochmaß (siehe Zeichnung "LM") ist für Innentüren üblicherweise 72 mm; für Außentüren (Haustüren) üblicherweise 92 mm.
Für die Auswahl des Lochmaß sind folgende Varianten möglich:
Option 00: keine Lochung
Option 72: Lochmaß 72 mm
Option 92: Lochmaß 92 mm - für Außentüren ist eine Neopren-Antennenabdeckung enthalten, die den c-lever auch gegen Wassereintritt schützt, wenn der c-lever direkter Witterung ausgesetzt ist.
Option XX: Lochmaß mit der jeweiligen Millimeter Angabe.

3. Option

Die Beschläge können keine Lochung (Ausfräsung für einen Profilzylinder), eine beidseitige Lochung oder eine einseite Lochung haben (LO).
Für die Auswahl der Lochung (Ausfräsung) sind folgende Varianten möglich:
Option 00: keine Lochung
Option PZ: Profilzylinderlochung beidseitig
Option PA: Profilzylinderlochung nur außen
Option PI: Profilzylinderlochung nur innen

4. Option

Die Standardausstattung des c-lever ist für Türen mit einer Türstärke (TS) von 38 - 63 mm geeignet. Es können über die Auswahl auch Türstärken von 63 - 99 mm gewählt werden.
Für die Auswahl der Türstärke sind folgende Varianten möglich:
Option 63: Türstärke 38 - 63 mm (Standard)
Option 99: Türstärke 63 - 99 mm

5. Option

Der übliche Dorn (Vierkant am Türgriff) hat eine Stärke von 9 mm. Darüber hinaus sind weitere Stärken wählbar.
Für die Auswahl des Dorns (DS) sind folgende Varianten möglich:
Option 9: 9 mm Vierkant (Standard)
Option 7: 7 mm Vierkant
Option 8: 8 mm Vierkant
Option A: 8,5 mm Vierkant (für Österreich)


Energieeffiziente Elektronik erkennt die RFID-Zutrittsmedien, prüft deren Berechtigung und gibt die Türen zur Öffnung frei. Die Elektronik ist besonders leistungsfähig und dabei gleichzeitig sehr energieeffizient. Die Ausführungen „Digitalzylinder“, „Digital-Dualzylinder“, „Digital-Halbzylinder“, „c-lever Beschlag" und „c-lever compact" bieten für jede Türsituation die optimale Lösung.

Der evolo c-lever ist mit den Komponenten der KABA evolo Serie wahlweise kombinierbar. Der evolo c-lever ist auch als einzelne Komponente einsetzbar. Dieses neue System KABA evolo ermöglicht auch zu einem späteren Zeitpunkt die Komponenten der KABA evolo Serie hinzuzufügen.


Ausführungen Standard

• Beschläge in Edelstahl
• Antennenabdeckungen in Kunststoff, schwarz
• Leuchtring in Kunststoff, rot/grün leuchtend

Bitte beachten Sie, dass zur Programmierung des Digitalzylinders mindestens eine Programmierkarte nötig ist. Wenn 2 oder mehr KABA evolo Komponenten (Digitalzylinder, Dualzylinder, c-lever, Halbzylinder, etc.) gewählt werden, können diese mit einer Programmierkarte programmiert werden.

Technische Daten
Batterie: 2 x 1,5 V, Typ AA Lithium

Abmessungen
Beschlag schmal	Länge Breite Höhe	281,6 mm 38,6 mm 18 3 mm
Beschlag breit	Länge Breite Höhe	285,6 mm 54,0 mm 18,3 mm
Dornmaß (Abstand von Türkante zum Dorn)		Mind. 35 mm

Umgebungsbedingungen
Schutzart	außen: IP54 innen: IP40
Temperatur	außen: -25 bis +70° C innen: 0 bis +50°C
Luftfeuchtigkeit	0 bis 95 %rH, nicht kondensierend
Klima	Für Einsatz in korrosiver Atmosphäre (Chlor, Ammoniak) nicht geeignet
Lebensdauer der Batterie bei 20° C	ca. 150.000 Zyklen oder 5 Jahre (abhängig von der Konfiguration)
Prüfungen	EN/DIN 18273 EN 179 (mit spez. Schlössern) EN 1634-1
